Bagaimana untuk menilai Starter Armature Resistance Surge Dielectric Hi Pot Dengan Tester
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kondisi: | Baru | sertifikat: | Bagian Utama CE |
|---|---|---|---|
| Stasiun kerja: | Stasiun Ganda | Jenis otomasi: | sepenuhnya otomatis |
| Menguji tampilan konten item: | Hasil pengujian Tampilan intuitif di layar satu per satu | Slot armature: | 13, 17, 19 (beberapa), 21,23,25,27, 28,29,33 slot (umum) |

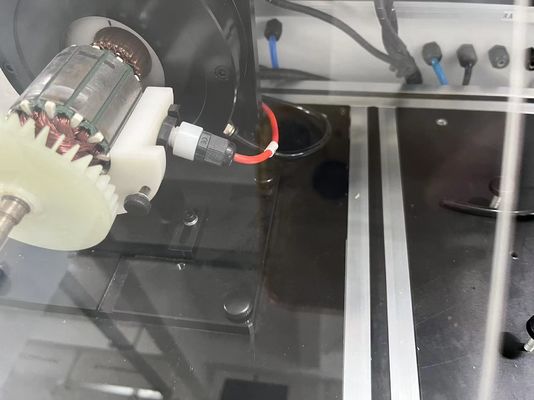

Bagaimana untuk menilai starter Armature Resistance Surge Dielectric Hi Pot Dengan Tester WIND-ATS-02
1. Bar to bar resistance (Inter-chip resistance dari dua bar komutator)
2. Welding resistance (Untuk memeriksa kualitas las, semakin kecil semakin baik)
3. 180° resistensi silang (bar untuk bar resistensi komutator yang sudut 180° dengan sisi berlawanan)
4. Gelombang (Antara putaran kumparan, membandingkan bentuk gelombang)
5. Resistensi isolasi (Resistensi kumparan dan inti tumpukan)
6. Hi-pot (tekanan tinggi antara kumparan dan inti tumpukan armature)

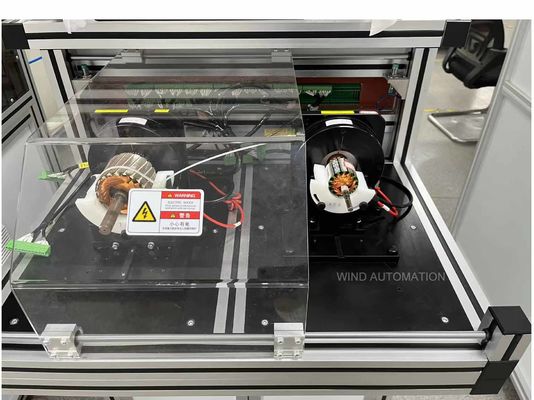

Penguji armature starter ini WIND-ATS-02 telah bekerja untuk banyak produsen starter lokal besar terkenal termasuk Huachuan,Shendian,
Salah satu dari mereka membeli 5pcs pada saat pertama dan kemudian 7pcs, kita dapat mengatakan 80% dari produsen starter lokal menggunakan perangkat pengujian kami,
Tim insinyur kami membangun penguji ini sesuai dengan kebutuhan pelanggan dan memiliki banyak pengalaman,
meningkatkan penguji secara bertahap selama beberapa tahun terakhir, menggabungkan dan mempertimbangkan umpan balik produsen starter dan persyaratan baru,
Singkatnya, item pengujian didasarkan pada persyaratan produsen armature starter, Anda dapat mengandalkannya untuk menilai kualitas armature Anda,
Penguji Armature WIND-ATS-02 dapat menguji armature di bawah 36 slot, jadi tidak masalah dengan slot dari 12 hingga 33 slot.
Ya, semua hasil ditampilkan pada layar slot oleh slot,
kami mengambil fokus video pada layar dengan 23 slot armature, silakan lihat video yang terlampir,
Anda dapat melihat di layar 6 item tes yang diuji satu per satu dengan 23 data keluar secara bertahap,
Aplikasi:
Armatur starter hingga 36 slot
meliputi 13, 17, 19 (beberapa), 21,23,25,27, 28,29,33 slot (umum)
Keuntungan:
1. posisi otomatis, operator tidak perlu untuk memeriksa posisi awal secara manual,
Membuat pengujian nyaman dan lebih mudah.
2. 100% puas umpan balik dari produsen armature starter.
Data teknis:
1. Bar untuk Bar resistensi,0.01mΩ~10mΩ (Tampilan di luar kisaran OVER)
Pengukuran empat terminal untuk memastikan akurasi
2. resistensi las,0.001mΩ-10mΩ (Tampilan di luar kisaran OVER)
Pengukuran dengan enam terminal untuk memastikan akurasi
3. Resistensi silang 0,01mΩ-10mΩ
Pengukuran empat terminal untuk memastikan akurasi
4. Listrik 100-1000V (100V/waktu)
Pulse crest:0.5 u sec, Frekuensi 1 ~ 40MHz
Bentuk gelombang standar adalah Tulis, bentuk gelombang OK adalah Hijau, bentuk gelombang NG adalah Merah
5. Resistensi isolasi DC 500V
Waktu pengujian:1 ~ 10s (0,1s/waktu)
Jangkauan:1~500MΩ
Keakuratan: ≤±5%
6. Hipot AC 100-1000V
Waktu pengujian:1 ~ 10s (0,1s/waktu)
Bar komutator armatur ≤ 36 bar
Waktu siklus panel pengujian: 8 ~ 9 s (sesuai 33 bar)
13, 17, 19 (beberapa), 21,23,25,27, 28,29,33 slot (umum)
Konfigurasi utama:
Chip Sampling layar sentuh: BB Relay: NAIS Relay tegangan tinggi: Meder
Bagian pneumatik:Airtec
Daya: AC 220V,50Hz
Tekanan udara:0.4 ~ 0.6MPa
Suhu: 0 ~ 45 °C
Dimensi: 950mm*1250mm*580mm
Kode HS:9030390000
Laporan Pemeriksaan Kualitas Mesin Uji Starter Sebelum Pengiriman
