Motor Listrik Stator Peralatan pengujian DC Resistance Induktansi Lonjakan Isolasi Hi-Pot Rotasi

Cina Motor Listrik Stator Peralatan pengujian DC Resistance Induktansi Lonjakan Isolasi Hi-Pot Rotasi pemasok

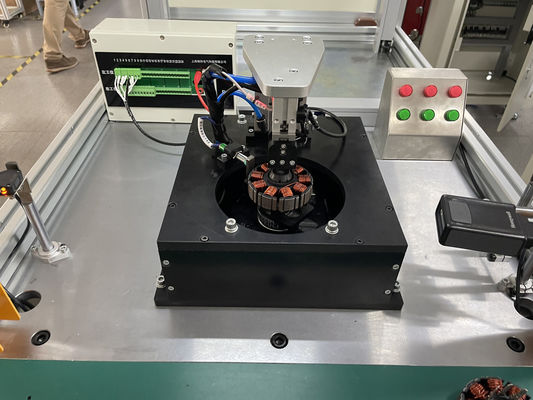

Gambar besar :  Motor Listrik Stator Peralatan pengujian DC Resistance Induktansi Lonjakan Isolasi Hi-Pot Rotasi

Detail produk:

Tempat asal: Cina
Nama merek: WIND AUTOMATION
Nomor model: WIND-DTS-300

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1pc
Harga: Bisa dinegosiasikan
Kemasan rincian: Palet kayu
Waktu pengiriman: 35 Hari Kerja
Syarat-syarat pembayaran: T/T
Detil Deskripsi produk
Kondisi: Baru Barang uji: STATOR
Stasiun kerja: Stasiun Ganda Jenis otomasi: sepenuhnya otomatis
Menguji tampilan konten item: Hasil pengujian Tampilan intuitif di layar satu per satu Layanan purna jual: Insinyur tersedia untuk layanan luar negeri

BLDC Motor Stator Tester DC Resistance Induktansi Kebocoran Isolasi Hi-Pot Rotasi WIND-DTS-300





https://youtu.be/Ut1FHxzdMME

(1)Keuntungan kompetitif mesin tes stator



    1. Tes Item Desain modular,



Setiap item pengujian termasuk resistance DC, tes induktansi, surge test, isolasi resistance,



Hi-pot dimodulasi ke papan sirkuit pengujian terpisah.



2Mesin pengujian ini dikirim 15pcs untuk 20pcs setiap bulan untuk produsen motor.







(2)Titik Uji







1. Uji resistensi DC (termasuk uji keseimbangan 3 fase, uji keseimbangan fase)



Jangkauan uji: 0,001Ω--1000Ω



Sling uji: maksimal 4 sling (diperluas)



Keakuratan uji ulang: ≤±0,5%



Metode pengujian: Empat titik,dengan fungsi koreksi suhu lingkungan otomatis



Atau kompensasi suhu sensor inframerah (Optional)



Dapat menghilangkan perubahan resistensi yang disebabkan oleh suhu





2. Uji induktansi



Jangkauan pengujian:0.1μH 999H



Sling uji: maksimal 4 sling (diperluas)



Keakuratan uji ulang: ≤±1,0%



Metode pengujian: Empat poin memastikan akurasi





3Uji tegangan



Mengirimkan tegangan tinggi antara fase



Kondisi uji: AC 100V-3000V diatur



Puncak denyut nadi:0.5msec



Frekuensi pengambilan sampel:0 - 20MHz



Percobaan lingkaran: 4 lingkaran



Keakuratan uji ulang: < ± 2,5%



Metode penilaian:Dengan perbedaan luas ((Rasanya terhadap induktansi dan kehilangan energi)



Bentuk gelombang standar adalah putih, bentuk gelombang OK adalah hijau, bentuk gelombang NG adalah merah





4. Resistensi isolasi



Kondisi pengujian: DC 500V / 1000V



Jangkauan: 0.1MΩ 1000MΩ



Toleransi: ±2,5%





5. Hi-pot (kekuatan dielektrik) AC 100-1000V



Waktu pengujian:1 ~ 10s (0,1s/waktu)



Jangkauan:0.1-20 mA



Toleransi: ≤ ± 2,5%





6. Uji arah rotasi



Beriringan arah jarum jam/ Berlawanan arah jarum jam






(3)Data Teknis





Titik uji





Resistensi DC/induktans





Gelombang





Resistensi isolasi





Hi-pot





Para set





1s/Loop





1 waktu / denyut nadi





1 s/ waktu





1s/waktu





Waktu pengujian





3s





1s





1s





1s









(4)Waktu Siklus


Sekitar 6 detik.


Kode HS:9030390000
