Alat pengujian Armature DC Resistance Induktansi Surge Isolation Rotasi Hi-Pot

Penguji Jangkar Resistansi DC Induktansi Lonjakan Isolasi Hi-Pot Rotasi WIND-ATS

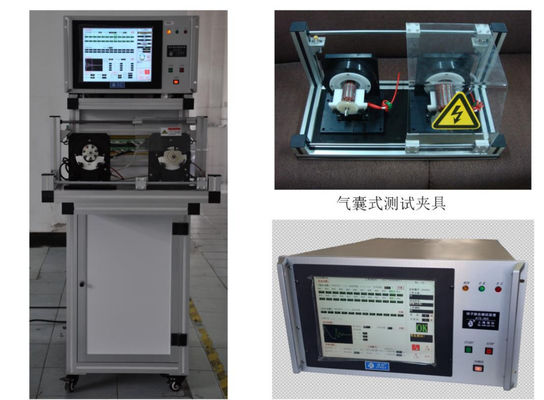

Mesin penguji jangkar WIND-ATS-300

(1) Item Uji

Mesin penguji jangkar ini menguji resistansi bar-bar, resistansi pengelasan, kekuatan dielektrik (Hi-pot),

resistansi isolasi dan isolasi belitan-belitan, item uji dapat ditampilkan semua di layar,

Atau Anda dapat memilih satu item dan menampilkannya secara individual,

Mode pemuatan dan pengujian dapat digeser dengan menggeser penutup pengaman.

Panel pengujian mulai menguji setelah penutup pengaman digeser ke stasiun kerja.

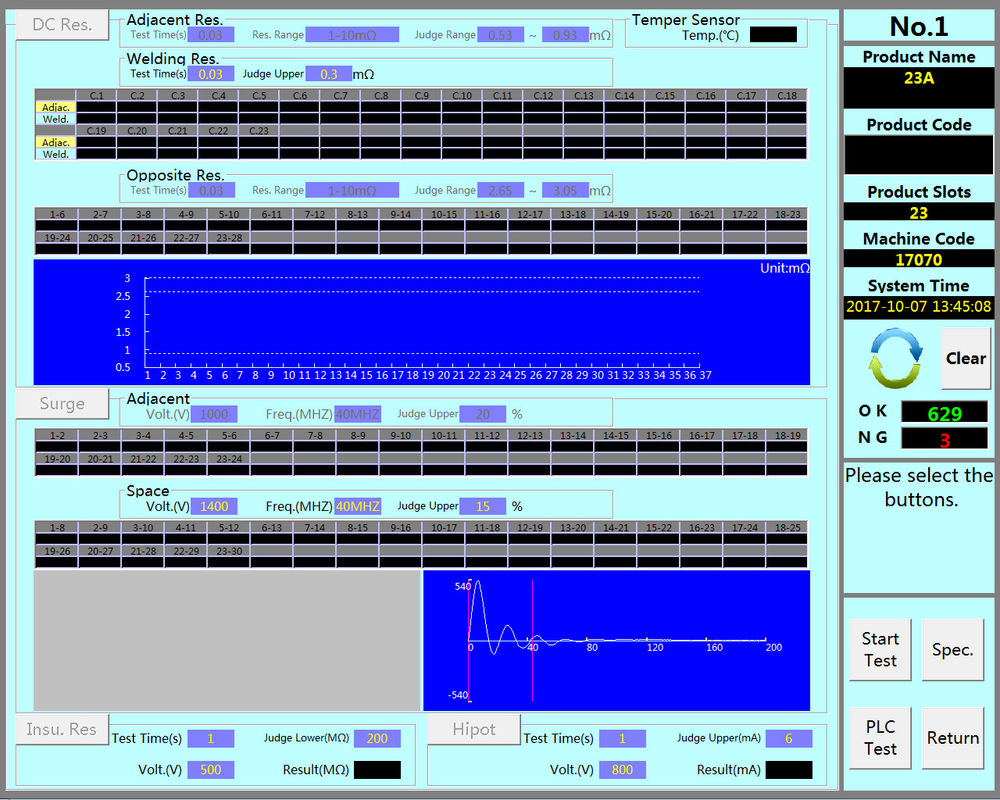

Konten layar seperti Foto Pertama (layar mesin Anda akan dalam bahasa Inggris)

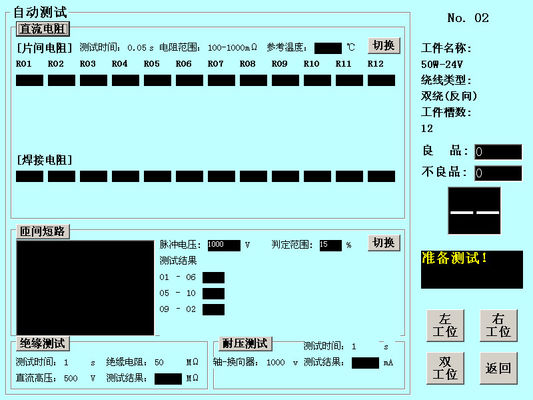

Item uji mirip dengan mesin penguji jangkar untuk starter WIND-ATS-02 seperti di bawah ini Kedua dari bawah

(2) Unit Mesin

Kontrol : Sistem Tertanam Industri dengan Layar Sentuh 15 inci
Relai: Jepang Panasonic atau Tyco
Relai tegangan tinggi: Toward
Bagian Pneumatik: Airtac

Catu Daya: Meanwell

Daya: AC220V ±10% @60Hz , Tekanan Udara: 0.4-0.6Mpa, Suhu: 0-45°C

(3) Fungsi Statistik

Mesin pengujian secara otomatis menyimpan data uji setiap produk,

dan dapat dibaca dari luar melalui antarmuka USB

Konten tampilan antarmuka statistik:

1. Jumlah total jangkar yang diuji.

2. Jumlah produk yang memenuhi syarat (Tingkat kelulusan).

3. Jumlah produk yang tidak memenuhi syarat (jumlah produk yang tidak memenuhi syarat item yang gagal dalam setiap pengujian dapat dihitung secara terpisah)

(4) Fungsi Opsional (biaya tambahan diperlukan)

1. Membaca kode batang atau kode QR

Nomor seri produk yang diuji dapat dibaca sesuai dengan format jenis kode batang atau kode QR yang ditentukan oleh pelanggan, sehingga nomor seri produk sesuai dengan data uji produk satu-satu.

2. Perangkat penandaan laser, perangkat pengkodean, atau pencetakan label

Dapat dihubungkan dengan peralatan untuk mengkonfigurasi perangkat penandaan, perangkat pengkodean, atau pencetakan label untuk menandai dan mengidentifikasi produk yang memenuhi syarat atau tidak memenuhi syarat setelah pengujian.

3. Tumpukan produk NG yang tidak memenuhi syarat

Digunakan untuk menyimpan produk NG yang tidak memenuhi syarat setelah pengujian. Operator harus menempatkan produk yang tidak memenuhi syarat yang diuji ke lokasi yang ditentukan sebelum peralatan dapat memulai pengujian berikutnya. Hindari kesalahan penempatan produk.

4. Koordinasi jalur perakitan otomatis

Digunakan untuk bekerja sama dengan kontrol IO dan kontrol komunikasi jalur perakitan otomatis untuk memfasilitasi integrasi independen untuk memenuhi kebutuhan produksi otomatis secara keseluruhan.

5. Fungsi basis data

Setelah jaringan, data uji dapat secara otomatis diunggah ke server dan disimpan dalam format EXCEL. Sistem pemindaian kode dua dimensi terintegrasi, yaitu, kode dua dimensi pada motor dipindai sebelum pengujian motor dimulai. Kode dua dimensi sesuai dengan data uji motor satu per satu untuk memudahkan penelusuran

(5) Keunggulan Mesin

a. Semua item uji dinilai secara otomatis oleh peralatan, yang menghilangkan kerugian dari

metode pengujian tradisional, yang ditentukan secara manual oleh produk.

b. Cepat dan akurat menentukan cacat dalam proses produksi belitan, perakitan, dan pengelasan

motor, dan menunjukkan lokasi kesalahan, yang nyaman bagi operator untuk memperbaiki

produk cacat.
c. Tegangan uji tegangan tinggi perangkat disesuaikan dan dihasilkan secara otomatis,

stabil dan nyaman.
