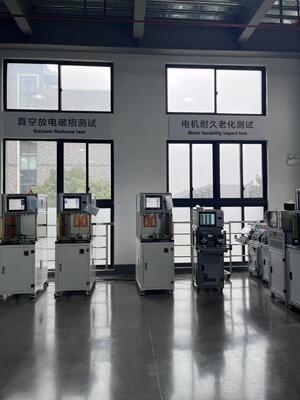

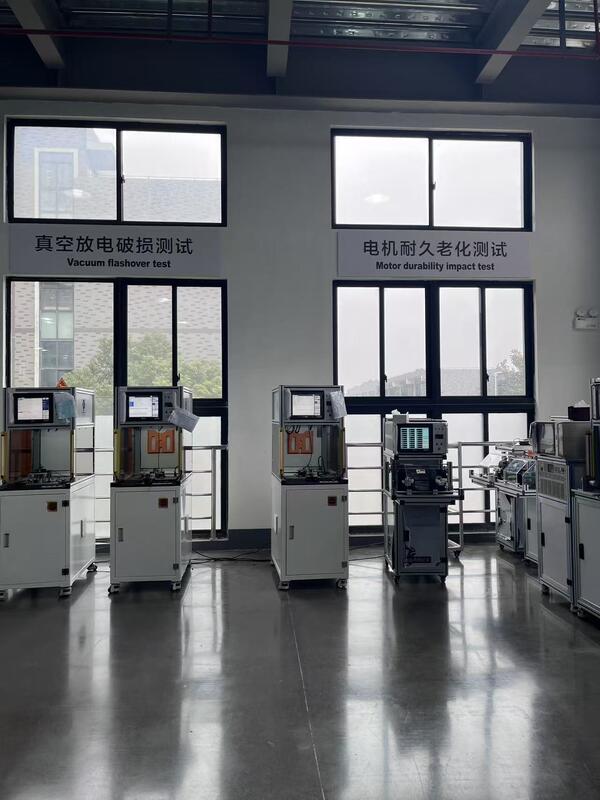

Bagaimana untuk menguji drone Motor Stator di bawah kondisi vakum
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kondisi: | Baru | Produk uji: | Generator Alternator Stator |
|---|---|---|---|
| Stasiun kerja: | Stasiun Ganda | Menguji tampilan konten item: | Perangkat Testador |
| Kode HS:: | 9030390000 | Layanan Purna Jual: | Insinyur tersedia untuk layanan luar negeri |
Cara menguji kinerja kelistrikan stator dalam kondisi vakum:
pengujian resistansi (termasuk keseimbangan tiga fasa), pengujian induktansi (termasuk keseimbangan tiga fasa),
hubungan singkat antar belitan, resistansi isolasi, tegangan tahan frekuensi daya,
1. Keunggulan
1) Perlengkapan penjepit cepat dapat dipasang untuk 3 kabel terminal
2) Pneumatic fixture banyak digunakan untuk menguji 3 kabel terminal atau 6 kabel ujung
2.Item pengujian: semua item pengujian dapat dilakukan sendiri atau bersamaan.
1) Uji resistansi DC
Rentang pengujian: 0,01W - 1000W
Loop pengujian: 6 loop (dapat diskalakan)
Toleransi: ±0,5 %
Metode pengujian: Empat titik, dengan fungsi koreksi suhu ambien otomatis
2) Uji induktansi (termasuk uji keseimbangan 3 fasa)
Rentang pengujian: 10mH – 500mH
Loop pengujian: 6 loop (dapat diskalakan)
Toleransi: ±2,5%
Metode pengujian: Empat titik
3) Isolasi antar belitan
Tegangan tinggi pulsa: 100V-3000V (100V / langkah)
Puncak pulsa: 0,5 mdetik
Frekuensi pengambilan sampel: 1-40 MHZ
Loop pengujian: 6 loop (dapat diskalakan)
Toleransi: ±2,5%
Metode penilaian: penilaian perbedaan area (sensitif terhadap induktansi dan kehilangan energi)
Bentuk gelombang standar adalah Putih, bentuk gelombang OK adalah Hijau, bentuk gelombang NG adalah Merah
4) Resistansi isolasi
Tegangan: DC500V /1000V
Waktu pengujian: 1-10s (dapat disesuaikan)
Rentang penilaian: 1-1000 MW
Toleransi: ±2,5%
5) Isolasi antar fasa
Tegangan: DC500V /1000V
Waktu pengujian: 1-10s (dapat disesuaikan)
Rentang penilaian: 1-1000 MW
Toleransi: ±2,5%
6) Hipot antar fasa
Tegangan: AC100-3000V (100V/langkah)
Waktu pengujian: 1-10s (dapat disesuaikan)
Rentang penilaian: 0,1 mA -- 20 mA
Toleransi: ±2,5%
7) Hipot (dengan deteksi busur)
Tegangan: AC100-3000V (100V/langkah)
Waktu pengujian: 1-10s (dapat disesuaikan)
Rentang penilaian: 0,1 mA -- 20 mA
Toleransi: ±2,5%
8) Keseimbangan resistansi
Metode uji: pengambilan sampel resistansi DC
Waktu pengujian: 0,1 detik
Metode penilaian: metode persentase digunakan untuk menilai perbedaan resistansi DC antara belitan.
3.Waktu pengujian
| Item | Resistansi DC | Keseimbangan resistansi | Hubungan singkat antar belitan | Resistansi isolasi | Hipot | Isolasi antar fasa | Hipot antar fasa |
| Parameter | 0,05s/loop | 0,1s/waktu | 1 pulsa/ waktu | 1s/waktu | 1s/waktu | 1s/waktu | 1s/waktu |
| Waktu | 1,5s/6 loop | 0,1s | 1s | 1s | 1s | 1s | 1s |
